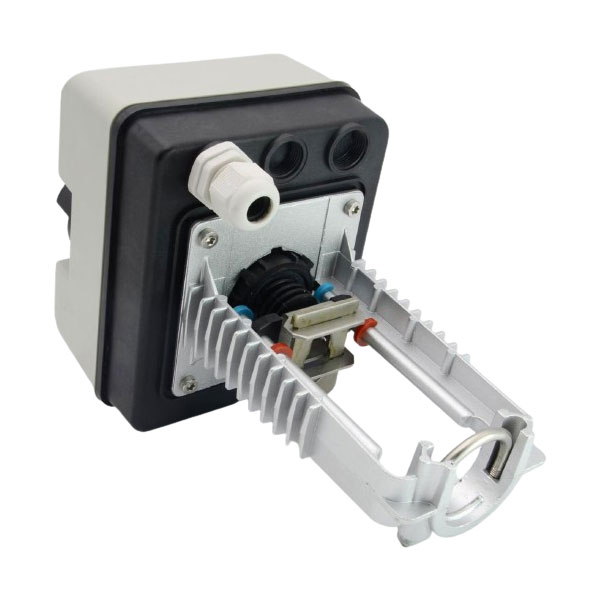

Електрически задвижващ механизъм от серия A8088

Актуаторът A8088 има два вида стойност на превключване (31) и аналогова стойност (32), които съответстват на DN40 / Регулиращ вентил DN50 / DN65. Той се използва широко във въздуха климатизация, охлаждане, отопление и строителство монтаж прост и бърз автоматичен контрол системи, които могат точно да регулират средата поток в системата за постигане на целта на контролиране на температурата, налягането и спестяване на енергия

Изпратете запитване

Описание на продукта

Характеристики на продукта

◆ Не е необходим свързващ прът, лесен и бърз монтаж

◆ Ниска консумация на енергия, без поддръжка

◆ Незадължителна позиция за безопасност (когато липсва контролен сигнал)

◆ DC0 (2) ~ 10V входен сигнал (аналогов)

◆ DC2 ~ 10V сигнал за обратна връзка (аналогов)

◆ Ограничение на крайната точка и ръчно превключване

◆ Антикорозионен дизайн

◆ Прецизно позициониране на клапана

◆ Функция за адаптиране на хода (аналогова)

Технически параметри

Електрически характеристики	AC24V 50/60Hz	Използвани материали	Скорости: POM, найлон
Задвижваща тяга	800 нютона		Долна плоча на редуктора: поцинкована стомана
мощност	Максимум 12VA (при AC24V)		Скоба: лята под налягане алуминиева сплав
Ефективен маршрут	20/40мм		Черупка: инженерна ABS пластмаса със забавяне на горенето
време за пътуване	Когато честотата е 50Hz,114s Когато честотата е 60Hz,95s	Температурна граница	Околна температура: -10 ~ 50 ° C Температура на съхранение: -40〜50°C
Изходно съпротивление	1KQ	влажност	1% ~ 95% RH без кондензация
Ниво на защита	IP54	Температура на флуида	<150 ℃
тегло	2,4 кг	Спецификации на тялото	DN40 / DN50 / DN65 (регулиращ вентил)

Електрическа схема

Инсталиране на продукта

1. Поставете драйвера в горната шийка на тялото на клапана, Използвайте гаечен ключ 4 мм, за да затегнете фиксиращия винт.
(Забележка: Първо фиксирайте десния винт)

2. Натиснете фиксираната скоба от страната на пружината, за да я държите натисната; Повдигнете капачката на стеблото и монтирайте главата на капачката на стеблото във фиксираната скоба жлеб

3. Разхлабете фиксиращата скоба на капачката на стеблото, след което затегнете капачката на стеблото; Проверете дали фиксираната скоба затяга капачката на стеблото.

4. Развийте въртящия се бутон за ръчно управление и след това го разхлабете винта на корпуса на задвижването, Отворете гнездото

Работа на продукта

Задвижването се задвижва от реверсивен синхронен двигател със стеблото на клапана нагоре или надолу. Когато вентилът може бъде напълно отворен или затворен, върху водача ще се генерира сила на реакция, микропревключвателят вътре в водача ще бъде изключен и драйверът ще спре да работи. Спрете постоянно във всяка точка, когато няма сигнал. Сигналът, изпратен от инкременталния контролер на задвижването, може да накара двигателя да се върти по посока на часовниковата стрелка или обратно на часовниковата стрелка

Размер на модела

Предпазни мерки

◆Когато ремонтирате драйвера, захранването трябва да бъде изключено, за да се предотврати повреда на частите на машината или избягвайте изтичане на електричество, което да причини жертви.

◆ Когато захранването е свързано, не се опитвайте да свързвате или изключвате кабела.

◆ Водачът трябва да бъде защитен, за да се предотврати изтичане на вода и повреда на вътрешните части и двигатели.

◆ Водачът не трябва да бъде покрит с топлоизолационен материал.
